技術 | 4500t/d回轉窯窯頭電除塵器進風口改造

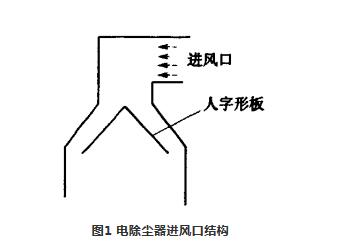

某公司4500W生產線窯頭采用的電除塵器進風口結構見圖1，由于除塵器壁板沒有保護裝置，大量含有熟料粉塵的氣流直接沖刷摩擦壁板，造成壁板受損嚴重。人字形導流板的主要作用是改變氣流的方向，但該人字形板氣體分流過于單一，氣料向兩側分流時造成除塵器壁板嚴重磨損。

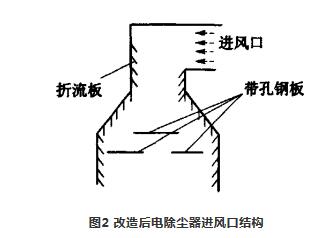

利用大修期間對進風口和導流板進行了改造，改造后結構見圖2。在進風口壁板上加裝了折流板，加大了對除塵器壁板的保護，折流板厚6mm，寬200mm，板間隔300mm，長度根據進風口和除塵器壁板長度全焊；原來人字形的導流板改為三塊鋼板呈品字形布置，進風口第1塊鋼板3m×3m，下面兩塊鋼板并排布置，相距1m，尺寸均為2m×3m。每塊鋼板用槽鋼做支撐，焊接在除塵器室壁上。三塊鋼板厚6mm，表面布孔，孔直徑Φ200mm，孔距200mm。
工作原理：當帶有粉塵顆粒的廢氣進入進風口后，氣流沖擊在折流板上，然后分散到品字布置的導流板上，進入除塵器內。帶塵氣流不僅從板的孔中通過，還從板兩側和并排兩塊鋼板之間的空間通過，這樣jiu很好地分散了氣流的方向，減小了氣流的沖擊力，延長了設備的使用壽命。
效果：通過折流板減少了含塵氣體對除塵器壁板的沖擊磨損，通過導流板對氣流的分散，大大減少了氣體對除塵器箱體壁板的磨損，起到了非常好的保護效果，改變了除塵器進風口管壁和墻板經常磨損磨爛的狀況，基本上消除了環境粉塵污染狀況。
